عمليات اللحام الأكثر شيوعًا للاستخدام الدولي ـ Welding processes (6) most common for international use

عمليات اللحام الأكثر شيوعًا للاستخدام الدولي:
Welding processes (6) most common for international use

• ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

· أولاً: اللحام بالضغط ( المقاومة ) بأنواعه :

pressure welding . resistance

ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

· الاهمية:

1. سهولة التعلم والأداء. أنواع اللحام بالضغط.

2. بسبب التقنيات الحديثة فهو الاكثر انتشار في مجالات العمل بالروبوتات.

3. يعتمد نظام اللحام الذاتي. الطاقة المستخدمة للحام ( الكهرومغناطيسية ).

4. تجارياً يعرف بأسماء كثير منها البنطه والنقطة والبقعة. يعتمد على وجود تبريد الماء أو الهواء .

· الاستخدام:

1. اليدوي المحدود. نظام روبوتات اللحام.

2. يستخدم في الصناعات التجميعية مثل السيارات.

3. يستخدم لمعظم أنواع الصاج. يستخدم على نطاق واسع داخل الورش الغربية.

ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

· ثانياً : اللحام بالقوس المعدني والغاز ـــ GMAW

Gas Metal Arc Welding

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

· الاهمية:

1. سهولة التعلم والأداء. نوع من أنواع اللحام بالصهر.

2. الطاقة المستخدمة لعملية اللحام ( الكهرومغناطيسية ).

3. لحام GMAW هو اللحام البديل أو المتطور للحام SMAW

4. تجارياً يعرف بإسم Co2 أو لحام الكربون أو لحام الميج والماج.

5. بسبب التقنيات الحديثة فهو الاكثر انتشار في مجالات العمل للدول المتقدمة.

6. يعتمد على وجود الغاز ( النشط / الخامل ) أثناء التشغيل لحماية منطقة قوس اللحام.

7. يعتمد على نظام الصيانة الدورية للماكينات , ونظام حماية أسلاك اللحام من الرطوبة.

· الاستخدام:

1. يستخدم بنطاق واسع في لحام الإنشاءات المعدنية.

2. يستخدم يدوي , نصف آلي , آلي . يستخدم لمعظم المعادن خاصة الحديدية.

3. يستخدم في لحامات الصناعات المعدنية. يستخدم على نطاق واسع داخل الورش الغربية.

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

· ثالثاً : اللحام بقوس التنجستن والغاز ـ GTAW

Gas Tungsten Arc Welding

ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

· الاهمية:

1. نوع من أنواع اللحام بالصهر.

2. تجاريا يعرف باسم لحام الأرجون Ar أو لحام تيج.

3. الطاقة المستخدمة لعملية اللحام ( الكهرومغناطيسية ).

4. لحام GTAW هو اللحام البديل للحام بالاكسي استلين.

5. يعرف تجارياً باسم Co2 أو لحام الكربون أو لحام الميج والماج.

6. مطلوب للصناعات الهامة مثل الطائرات والمعدات الحربية وغيرها.

7. يعتمد على وجود الغاز ( الخامل ) أثناء التشغيل لحماية منطقة قوس اللحام.

8. بسبب التقنيات الحديثة فهو الاكثر انتشار في مجالات العمل للدول المتقدمة.

9. يعتمد على نظام الصيانة الدورية للماكينات , ووجود الفني ذو المهارة العالية.

10. إحداث القوس يعتمد على نظام القطب الغير مستهلك من معدن ( التنجستن ) بأنواعه.

· الاستخدام:

1. لحام انصهاري جيد لهذا يمكن الاستغناء عن معدن الملء .

2. يستخدم يدوي , نصف آلي , آلي . يستخدم في لحامات الصناعات المعدنية.

3. يصلح لمعظم المعادن الحديدية واللاحد يدية. يستخدم على نطاق واسع داخل الورش الغربية.

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

· رابعاً : اللحام بالقوس المغمور (الغاطس) ـ SAW

Submerged Arc Welding

ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

· الاهمية:

1. نوع من أنواع اللحام بالصهر.

2. تجاريا يعرف باسم لحام الغاطس أو المغمور.

3. الطاقة المستخدمة لعملية اللحام ( الكهرومغناطيسية ).

4. مطلوب للصناعات الهامة مثل تصنيع الجمالونات وغيرها.

5. لحام SAW هو اللحام البديل للحام GMAW في لحام الخطوط الطويلة.

6. يعتمد على نظام الصيانة الدورية للماكينات , ووجود الفني للمراقبة فقط.

7. يعتمد على وجود البودرة الخارجية أثناء التشغيل لحماية منطقة قوس اللحام.

8. بسبب التقنيات الحديثة فهو الاكثر انتشار في مجالات العمل للدول المتقدمة.

· الاستخدام:

1. يستخدم في بناء خزانات البترول وأوعية الضغط.

2. يستخدم نصف آلي . يصلح لمعظم المعادن الحديدية.

3. يستخدم في بناء الصناعات البحرية. يستخدم في لحامات الصناعات المعدنية.

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

· خامساً : اللحام بالقوس المعدني المحجب / المحمي ـــ SMAW

Shielded Metal Arc Welding

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

· الاهمية:

1. الطاقة المستخدمة لعملية اللحام ( الكهرومغناطيسية ).

2. يعرف تجارياً باسم اللحام بالقوس الكهربي ـ SMAW

3. رخص الالكترود (السلك). نوع من أنواع اللحام بالصهر.

4. يستخدم بسبب التقنيات الحديثة على نطاق ضيق جداً في الدول المتقدمة.

5. سهولة التعلم والأداء قليل الصيانة. رخص ماكينات اللحام بالقوس الكهربائي.

· الاستخدام:

1. يستخدم على نطاق يدوي. يستخدم لمعظم المعادن خاصة الحديدية.

2. يستخدم في لحامات الصناعات المعدنية. يستخدم في أعمال الصيانة الميكانيكية.

3. يستخدم بنطاق واسع في لحام الإنشاءات المعدنية. يستخدم في ورش سوق العمل الافريقية والاسيوية.

ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

· سادساً: اللحام بالاكسي استلين ــ OAW

Oxyacetylene Welding

ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

· الاهمية:

1. نوع من أنواع اللحام بالصهر. تجاريا يعرف باسم لحام الغاز .

2. بسبب التقنيات الحديثة فهو الاقل انتشار في مجالات العمل للدول المتقدمة.

3. يعتمد نظام اللحام الذاتي والغير ذاتي. يعتمد على نظام الصيانة الدورية للمعدات.

4. الطاقة المستخدمة لعملية اللحام (الكيميائية). يعتمد على الاكسجين في حرق غاز الاستلين لتوليد القوس.

· الاستخدام:

1. يستخدم يدوي. يستخدم في صناعات محدودة.

2. لحام انصهاري جيد لهذا يمكن الاستغناء عن معدن الملء .

3. يصلح لمعظم المعادن الحديدية واللاحد يدية. يستخدم على نطاق واسع داخل الورش للدول النامية.

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

· عمليات لحام آخري أقل شيوعًا للاستخدام الدولي:

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

1. اللحام بقوس البلازما ـــ الطاقة المستخدمة الكهرومغناطيسية.

2. لحام بالأشعة السينية ــــ الطاقة المستخدمة الكهرومغناطيسية.

3. اللحام بالحزمة الإلكترونية ( لحام الليزر ) الطاقة المستخدمة الكهرومغناطيسية.

4. اللحام الدرزي{اللحام الخطي}, لحام الخط المستمر , لحام البروز ــــ الطاقة المستخدمة الكهرومغناطيسية.

5. اللحام الكهربائي بالخبث , تعتبر تطوير لطريقة اللحام بالقوس الكهربي المغمور . هذه الطريقة تشبه اللحام المغمور إلا إن مبدأ توليد الحرارة في اللحام الخبثى يختلف . تتولد الحرارة من خلال مرور تيار كهربي خلال الخبث المنصهر والتغلب على مقاومته ـــ الطاقة المستخدمة الكهرومغناطيسية.

6. لحام الاحتكاك ــ الطاقة المستخدمة الميكانيكية , يتم بواسطة الحرارة الناتجة عن احتكاك الأسطح المراد لحامها بعضها ببعض ثم تضغط هذه الأسطح , الطاقة الميكانيكية تستخدم وحدها في إتمام عملية اللحام , حيث يتم تحويل جزء من الطاقة الميكانيكية إلى طاقة حرارية لتسخين الشغلة , بينما يستخدم الجزء الباقي في الضغط لإتمام عملية الالتحام.

7. لحام المتفجرات ـــ الطاقة المستخدمة الميكانيكية , وهو من طرائق اللحام بالضغط الحديثة والخاصة ، وينسب عادة إلى مجموعة الطرائق الميكانيكية للحام المعادن ، إذ تتحول الطاقة الكيميائية الناتجة من تحول طاقة المادة المتفجرة إلى طاقة ميكانيكية تدفع إحدى القطعتين المراد لحامهما بسرعة عالية جداً نحو الأخرى , يتم به لحام المعادن الصعبة , يمكن إنتاج مفاصل معدنية قوية بين أجزاء من نفس المعدن أو معادن متباينة ، على سبيل المثال ، يمكن لحام الفولاذ إلى التيتانيوم على الرغم من أن نقطة انصهار التيتانيوم أعلى من نقطة تبخير الفولاذ , ويستخدم في التطبيقات الفضائية والتطبيقات النووية.

8. لحام الموجات فوق الصوتية ـــ الطاقة المستخدمة الميكانيكية , تعتمد على إنشاء حركة اهتزازية بين الجزئيين المراد لحامهما . يؤدى ذلك إلى احتكاكهما فيتم التسخين وإزالة الاكاسيد , الموجات الصوتية هي موجات ميكانيكية تحتاج إلى وسيط لانتقالها , إذا ثبتنا طرفي الوصلة بين سندان ورأس قطب مهتز بتردد عالي وكان سطحا الوصلة متلامسين فان التحامهما يتم على السطح المشترك . القطب المهتز يسمى القطب الصوتي أو سونوترود , تستخدم الحرارة في العملية مع عملية الضغط على الساخن .

9. اللحام بالسبائك الصهيرة الصلدة " المونة " لا تنتمي هذه الطريقة إلى اللحام بالصهر أو الضغط , بمعنى إنه يختار معدن أو سبيكة إضافية تصهر في { ثغرة }مكان الوصلة ويربط طرفاها عندما تتجمد بما يشبه عملية ربط طوب البناء . لذا تم تسمية اللحام بالمونة . سبيكة المونة تتكون من (النحاس الأصفر والزنك أو سبائك الفضة) , تتميز سبيكة الفضة أنها أكثر مقاومة وأكثر قابلية للسحب وأكثر صمودا للتأثيرات الكيميائية عن سبائك النحاس الأصفر , تستخدم في لحام مواسير النحاس الأحمر للثلاجات وغيرها.

ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

· أضافات فنية حول موضوعات اللحام :

· تمهيد :

اللحام كان معروفا لدى عصور ما قبل التاريخ لقد اكتشفت أساور وحلى من سبيكة معادن ثمينة , طرقت وسحبت وشكلت بواسطة لحام التطريق وهذا أقدم أنواع اللحام . تطورت صناعة اللحام والسباكة على مر الزمان . اكتشف موسان الفرنسي في القرن 19م القوس الكربوني لصهر المعادن . أجرى الروسي سلا فيا نوفا تجاربه على الأسلاك المعدنية . شاع استخدام اللحام بالاكسي استلين بعد اختراع عالم الديناميكا لوشاتلير مشعل اللحام طبق الأمريكي لانجموير بحثه في لحام الأيدروجين الذرى كأداة للحام , حصل عالم الطبيعة جول على وصلة ملحومة بواسطة لحام المقاومة, أول من استعمل لحام المقاومة تومسون 1877م . وشأن كل مستحدث يسايره التطور والارتقاء لذا فقد تطورت صناعة اللحام , كان اوضحها عام 1930م يسمى بداية عصر اللحام الحديث.

· تعريف اللحام :

اللحام هو ربط جزئيات المعدن بإحداث قيد معدني بين كل ذرة وآخري . أو هو طريقة توصيل قطعتين معاً بمصدر حراري .

· أهمية اللحام :

يعتبر اللحام تخصص ضمن الأقسام الميكانيكية داخل المؤسسات التدريبية , كما يعتبر اللحام صناعة مكملة لغيره من الصناعات مثل صناعة السيارات والصناعات الحربية وصناعة السفن وغيرها , كما يعتبر اللحام صناعة مستقلة كصناعة الباب والشباك وغيرها .

· طرق ربط المواد المعدنية :

يمكن ربط المواد المعدنية بطرق عديدة منها قوى ترابط ميكانيكية أو قوى ترابط ميتالورجية وهى لحام{ الصهر والضغط والمونة } , معنى كلمة Metallurgical إي علم الفلزات أو الميتالورجيا هي كلمة معربة عن الإنجليزية , ويمكن تقسيمها إلى مجالين رئيسيين هما ( معالجة المعادن , معالجة الفلزات ) , تهتم ميتالورجيا اللحام بدراسة تأثير اللحام على المعادن من حيث الخواص الفيزيقية والميكانيكية والتركيب الكيميائي.

ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

· معلومات عامة :

1. اللحام في محيط من غاز خامل . (MIG ) Metal Inert Gas Arc welding

2. اللحام في محيط من غاز نشط . (MAG ) Metal Active Gas Arc welding

3. تنفيذ عمليات اللحام بالوضع / المستوي الأرضي مسطح 1G / Flat

4. تنفيذ عمليات اللحام بالوضع / المستوى الأفقي الجانبي Horizontal/ 2G

5. تنفيذ عمليات اللحام بالوضع / المستوى العمودي أو الرأسي 3G / Vertical

6. تنفيذ عمليات اللحام بالوضع / المستوى فوق الرأسي 4G / Ozer Head

7. تنفيذ لحام مواسير بالوضع / المستوى الأفقي الجانبي Horizontal/ 2G

8. تنفيذ لحام مواسير بالوضع / المستوى الثابت والمتحرك على المستوي الأرضي 5G

9. تنفيذ لحام مواسير بالوضع / المستوى الثابت والمائل بزاوية 45° على المستوي الأرضي 6G

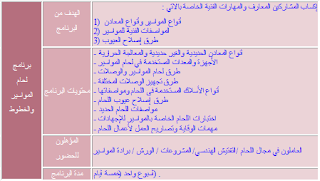

• برامج اللحام :

• ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ الإعداد التخصصي / بدرالدين أحمد
